PRODUCTS INFO

产品展示

←您的当前位置


浸渗工艺

 一、概述:

  在压铸件及粉末冶金件制造过程中,由于气体残留、晶体收缩等原因,不可避免地形成大量微孔、砂眼、裂纹,微孔渗漏给机器设备的使用带来隐患,即使用于无压力要求的用途也可能因电镀,涂漆及其它表面处理时电镀液,酸液等进入零件内部导致内部腐蚀,缩短了零件使用寿命,因微孔的存在使表面喷漆、电镀等形成气泡或凹凸不平。
  在生产线上应用浸渗技术已经成为行业共识。目前,众多的企业已将浸渗作为一道必不可少的工序排进工艺文件。浸渗是通过真空加压的方法,使浸渗胶液浸入铸件疏松、气孔等缺陷内部,经过固化,填充铸件微孔,从而解决泄露问题,达到密封承压的目的。
  目前,浸渗技术主要用于飞机、轮船、火车、汽车、摩托车等各类机械制造业的发动机的缸体、缸盖、各类泵壳、阀体及其它承压铸件。用于调节器、化油器、自动变速箱壳体、压缩机壳体 、五金、卫浴铸件、高档塑料制品等等。可有效填堵黑色金属铸件(铸铁、铸钢等);有色金属铸件(铝合金、镁合金、铜合金、锌合金等);粉末冶金件、陶瓷件等缺陷。

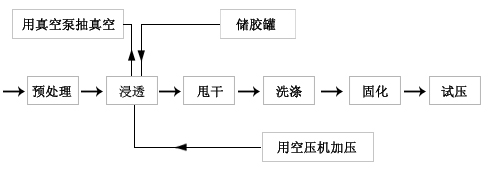

二、浸渗流程图:

三、详细流程:

浸渗工艺:浸渗——甩干——清洗罐Ⅰ——清洗Ⅱ——热水固化——烘干
详细工艺流程:浸渗前工件必须清洗干净并烘干,晾凉至常温。
准备过程:人工将工件(表面清洁无污)装入吊笼。
㈠.浸渗罐
用葫芦吊将吊篮装入浸渗罐中——浸渗罐合盖锁紧——抽真空(-0.099Mpa),并保持15min——向浸渗罐注入浸渗液(浸渗液液面淹没工件最上端30—40mm),并保持15min——恢复常压至0位——加压浸渗0.4Mpa,并保持15min——排液至储液罐——恢复常压至0位——开盖
㈡.离心甩干机
用葫芦吊将吊篮取出并移至离心甩干机内,甩干工作表面附着的浸渗液(甩干机正转、反转)——开盖
㈢.清洗罐Ⅰ
用葫芦吊将吊篮取出并移至清洗罐Ⅰ中——冷水清洗(气动搅拌,上下起吊若干次)
㈣.清洗罐Ⅱ
用葫芦吊将吊篮取出并移至清洗罐Ⅱ中——冷水清洗(气动搅拌,上下起吊若干次)
㈤.热水固化罐
用葫芦吊将吊篮取出并移至固化罐中——在热水中进行固化,在温度达到90℃,持续20min。

预处理工艺
一、流程图:
二、详细流程:
将工件装入吊篮 —— 将吊篮装入脱脂罐中 —— 脱脂罐合盖、锁紧 —— 鼓泡(保持 15 分钟左右) —— 开盖 —— 用吊钩将吊篮取出并移至清洗罐中 —— 冷水清洗(2分钟,上下5次)——用吊钩将吊篮取出并移至离心罐中 —— 合罐 —— 离心甩干(正转,反转,停) —— 开盖 —— 用吊钩将吊篮取出并移至烘干箱(110 ℃ 烘10分钟) —— 移至晾干架(必要时使用风扇)——浸渗。

WEBSITE DSHGSB 无锡市德生化工设备厂 Tel:0510-85180079 Fax:0510-85190396
Http://www.dshgsb.com E-mail:sds@dshgsb.com
