浸渗设备
|
| 一、600—1200不锈钢真空浸渗设备规格表： |
名称 |
600 |
800 |
1000 |
1200 |
有效直径（mm） |
600 |
800 |
1000 |
1200 |
有限高度（mm） |
700 |
1000 |
1250 |
1500 |
工作压力（Mpa） |
0.5 |
0.5 |
0.5 |
0.5 |
极限真空（pa） |
＜100 |
＜100 |
＜200 |
＜200 |
外型高度（mm） |
1300 |
1500 |
1800 |
2000 |
罐体材料 |
1Cr18
Ni9Ti |
1Cr18
Ni9Ti |
1Cr18
Ni9Ti |
1Cr18
Ni9Ti |
|
| 二、800设备详细目录及安装方案： |
1、 浸渗罐：1个
有效尺寸：800*h1000mm 材料：不锈钢。
说明：靠2只气缸快速开，闭罐盖。 工作压力0.4MPa
主要构件：2只气缸及其附件，1只真空压力表，1只安全阀，2处罐内观察窗。
2、 储液罐：1个
有效尺寸：1200*h800mm，双层结构，中间保温层（岩棉），厚度50-80mm。
材料：内层：不锈钢；外层：不锈钢镜面板。
3、 制冷装置：制冷机1台
罐内温度可在常温至0°C内任意设定，保持恒温。
主要配件：制冷管，制冷机组及配件、测温探头。
4、 甩干机：1部
有效尺寸：900*h1000mm，罐体材料，不锈钢。
结构：靠气缸快速开，闭罐盖。运行平稳，有正，反转功能。
主要构件：1只气缸及其附件，减速电机驱动，变频调速。
5、 清洗罐：1个（两级）
有效尺寸：长*宽*高：1300*900*1000mm，罐体两级逆流清洗。
材料：不锈钢。
附件：空气搅拌系统一套。
6、 热水固化罐：1个
有效尺寸：900*h1000mm
罐体材料：内层：不锈钢，外层：Q235A
保温结构：双层结构，中间有保温层，材质岩棉，厚度50-80mm。
底部有气助搅拌管，内部排列不锈钢电加热棒，有放置产品的料架，
24KW/H电加热装置，温度可在常温至100°C内任意设定，LED数显，保持恒温，
罐体外表温度<=50°C，1只气缸，靠气缸快速开、闭罐盖。
7、 真空泵：1台
型号：2X-30型，双级旋片泵。
8、 隔离罐：1个
有效尺寸：350*h400mm
罐体材料：Q235A
有排液阀，防止胶液进入真空泵。
9、 吊笼：2个
有效尺寸：700*h800mm
罐体材料：不锈钢
10、 控制柜：1台
外型尺寸：长*宽*高：1000*800*2000mm
功能说明：数显仪表显示加热及制冷温度，并设置各种参数
接触器、继电器、电源、按钮等采用国内性能优质品牌产品，质量可靠。
11、 气动系统：1套
12、 管道及阀门装置：1套
采用优质阀门及管件
13、 工作平台：1套
14、 设置涂装：按厂方要求（一般为蓝色）
15、 所需动力、气源、水的耗量：
a、动力：41KW/h
b、气源：10立方米/h（0.8Mpa）
c、水：3t/天
16、 相关承诺：
a、整套设备保修一年，随时派人沟通协助工厂解决问题。
b、提供工艺试验，协助工厂生产。
c、浸渗罐密封圈2根（使用寿命2年/每根，）。
17、 备占地空间：
长*宽*高：7000*2300*6000mm（以实际为准）
18、 供货周期：
合同生效45天。设备到现场7天内安装培训完毕。
19、 安装时的要求：
a、本设备不包括天车轨道、吊车，需按照设备的摆放位置重新设计订购安装，可委托第三方定做，亦可委托供应方定做，费用另计。
b、安装时买方须提供安装时部分工具，我公司派出人员去买方厂内时，须使用如下工具：吊车、叉车等。买方备好压缩空气气源、水源和电源。 |
| |
|

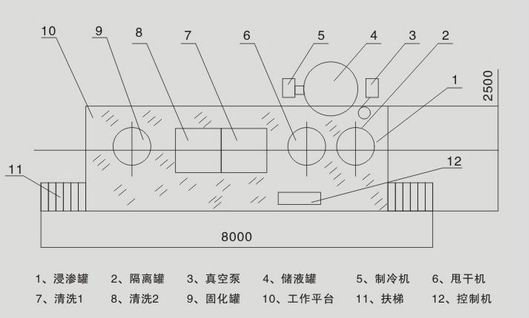

| 三、设备平面布置图（见附图） |
 |
四、预处理设备简要清单：（全部采用不锈钢制造，不包含在浸渗设备报价内。）
设备名称：1、除脂罐 2、清洗罐 3、离心甩干机 4、烘干箱 5、晾干架 6、气动系统 7、管道及阀门 |
| |
| |
|
|
|
|
|
